本实用新型涉及计量仪器技术领域，特别涉及一种燃气表。


　　发明背景


　　目前，燃气表的采样通常采用单一的采样方式；例如磁敏采样，该采样方式虽然磁敏采样功耗低，分辨率高，但存在一旦受外界磁攻击的情况下，需要关闭阀门，不能进行正常采样的情况。


　　本实用新型的目的提供一种燃气表，保证了采样的连续性和系统的低能耗。

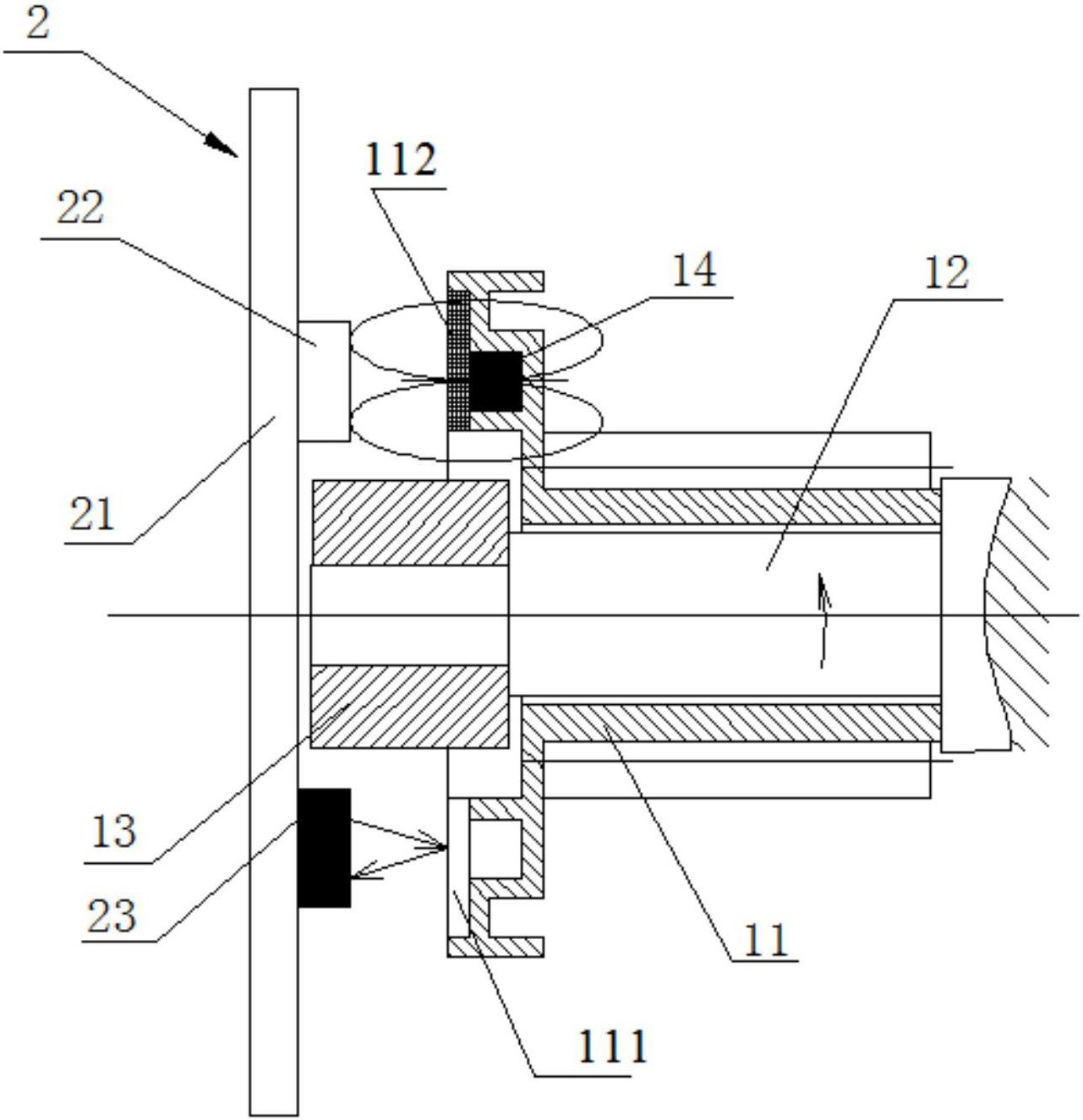

　　为解决现有技术存在的问题，本实用新型提供一种将光采样和磁采样结合在一起的燃气表，该燃气表包括：计量码盘和采样控制装置、其特征在于，所述采样控制装置包括至少两个磁敏元件、至少两个光敏元件以及与所述磁敏元件和光敏元件连接的控制器；所述计量码盘设置有与所述磁敏元件配合使用的磁钢，所述计量码盘还设置有与所述光敏元件配合使用的反射介质。


　　其中，所述反射介质所在的区域包括第一反射区和第二反射区，所述第一反射区和第二反射区沿计量码盘的轴线对半分布。所述光敏元件呈圆周均匀分布，所述磁敏元件呈圆周均匀分布；所述光敏元件所在圆与磁敏元件所在圆的半径相同或不相同；所述光敏元件与所述磁敏元件在所述计量码盘的投影呈交替圆周分布。


　　所述第一反射区设置有第一反光片，所述第二反射区设置有第二反光片，所述第一反光片或第二反光片卡扣连接。所述光敏元件为红外线传感器。所述磁钢的数量为一个，所述磁钢与所述第一反光片和第二反光片卡扣连接。所述磁敏元件为霍尔传感器或磁阻传感器。所述光敏元件为3个，所述光敏元件之间相互呈120度，均布于同一圆周上。所述磁敏元件为3个，所述磁敏元件之间相互呈120度，均布于同一圆周上。


　　本实用新型的燃气表的采样控制装置既包括磁敏元件，又包括光敏元件，通常情况下采用磁敏元件进行采样，当受到磁攻击干扰时，启动光敏元件进行工作。因此既节约了能源，又能在磁信号受到干扰时不间断采样，保证了燃气表对燃气流量统计的精准性，提高了产品的性能。另外，磁敏元件和光敏元件分别设置至少两个，与设置一个的采样元件相比，提高了采样的精度。


　　如需进一步了解，请下载该专利完整说明书。
