内容说明


　　本发明涉及电子产品的检测领域，尤指一种智能电能表的检测系统。


　　发明背景


　　目前，带有公网无线通信模块的智能电能表需求量大，它不仅具备表计的计量特性，还具备采集终端的功能，该款表计通过公网无线通信模块可以直接访问主站，可与用电信息采集系统主站直接通信，费用比采集终端低。


　　但是，实验室对该样品与主站通信的实验项目开展局限性较大，是因为该款智能电能表公网无线通信模块目前仅有天线接口，而无测试接口，自动校验台无法开展该款电能表的终端功能检测工作，在每次检测时，需要人工搭建实验环境测试，例如给它通电，引入天线，设置相应的主站地址、端口、APN参数后，方可登陆主站；再利用主站，对它发送指令进行测试，人为判断测试结果。


　　若样品较多并且同时测试时，测试人员无法同时观察每一样品，导致每一样品的测试条件不同，影响检测结论；若样品较多并且逐一测试时，会影响工作进度；综上所述，现有的智能电表测试方法弊端因素较多。


　　发明内容


　　为了克服现有的智能电表测试方法弊端因素，且保证检测效率及检测结果，本发明构建了一种智能电能表的检测系统。

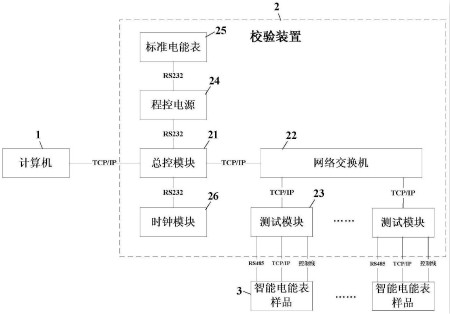

　　本发明提出了一种智能电能表的检测系统，该系统用于检测智能电能表3的功能，包括：计算机1、校验装置2；其中，智能电能表3上设置有以太网接口、RS485通讯接口、控制接口；校验装置2的以太网线可插入该接口，实现测试功能。


　　校验装置2通过以太网线与计算机1连接，通过以太网线、RS485线、控制线与智能电能表3连接，用于采集智能电能表3的工作数据，并发送至计算机1；计算机1用于接收并处理智能电能表3的工作数据。在本实施例中，计算机1还用于生成一外部控制指令并发送至校验装置2；校验装置2根据外部控制指令控制智能电能表3的工作状态。


　　校验装置2包括：总控模块21、网络交换机22、测试模块23；其中，总控模块21通过以太网线与计算机1连接，网络交换机22通过以太网线与总控模块21、测试模块23连接，测试模块23通过以太网线、RS485线、控制线与智能电能表3连接；总控模块21用于接收外部控制指令，对其进行协议转换后生成控制数据并发送至网络交换机22；网络交换机22用于将控制数据发送至测试模块23；测试模块23用于控制智能电能表3的工作状态，并采集智能电能表3的工作数据。


　　该模块核心为ARM微控制器，可实现与待测样品(智能电能表23)的通信、数据采集、控制等。


　　本发明提出的智能电能表的检测系统实现了自动化检测智能电能表样品，可同时检测多个待测样品，减少人力投入，提高了检测效率并且避免了人为因素的干预，确保了检测结果的准确性。


　　如需进一步了解，请下载该专利完整说明书。
