内容说明


　　本发明涉及电力仪表技术领域，特别涉及一种智能电能表电源模块检测方法及装置。


　　发明背景


　　目前我国对智能电能表需求数量很大。现在智能电能表内部，基本都采用模块化设计思路，因此电源模块是其中一个不可缺少的部分。随着电源模块的大量应用，电源模块的可靠工作直接决定了智能电能表的可靠工作。然而，在生产过程中，对电源模块的抽样检验通常采用人工测试输出电压、调整负载，测试通过后便进行生产。


　　但是，现有技术中这种人工对电源模块进行检测的方式，至少存在如下技术问题：1、电源模块作为智能电表中的关键器件，他关系到系统的稳定工作与正常的电量计量。采用在电表生产前人工检测的做法，而且每个电源模块的负载和过载的测试均有时间要求，所以在人工操作的情况下很难达到抽检数量要求。2、由于采用人工抽检的方法。所以每次只能测试1个电源模块。这样要达到要求的抽检数量，需要的时间会比较多或者增加测试人手。增加了用人成本和时间成本。3、对电源模块的测试是在常温下进行的。无法实现在要求的全温度范围内对电源模块进行测试。4、由于测试人员本身并不了解设计，所以只能测试出电源模块不符合要求并记录，并不能形成问题定位。这导致在维修的过程中需要重新对不符合出厂要求的电源模块进行全面测试。增加了返修周期。


　　发明内容


　　为了解决现有技术中人工检测电源模块所导致的效率低下、成本高、问题无法定位等技术问题，本发明提出一种智能电能表电源模块检测方法及装置。


　　一种智能电能表电源模块检测方法，同时对多个智能电能表的待测电源模块进行检测，针对任一待测电源模块，包括：为接入的待测电源模块提供输入电压；将待测电源模块因输入电压所产生的输出电压加载到负载电路；采集负载电路中的电压电流数据，并根据电压电流数据检测待测电源模块的健康状况。


　　优选地，采集负载电路中的电压电流数据，并根据电压电流数据检测待测电源模块的健康状况，具体包括：采集负载电路中电压纹波频率和电流纹波频率；根据电压纹波频率和电流纹波频率计算开关频率；根据已知的开关频率和计算出的开关频率确定待测电源模块的电压纹波频率和电流纹波频率是否正常以及开关电路是否正常。


　　采集负载电路中的电压电流数据，并根据电压电流数据检测待测电源模块的健康状况，还具体包括：采集负载电路的输出电压；根据电压纹波频率和电流纹波频率是否正常的状况以及输出电压确定待测电源模块的输入电路是否正常。


　　采集负载电路中的电压电流数据，并根据电压电流数据检测待测电源模块的健康状况，具体包括：采集负载电路中指定负载值下的电压；根据采集的指定负载值下的电压和指定负载值下的规定电压确定待测电源模块的负载调节电路是否正常。该方法还包括：输出待测电源模块的健康状况。在为接入的待测电源模块提供输入电压之前，该方法还包括待测电源模块置于环境温度调节箱中。

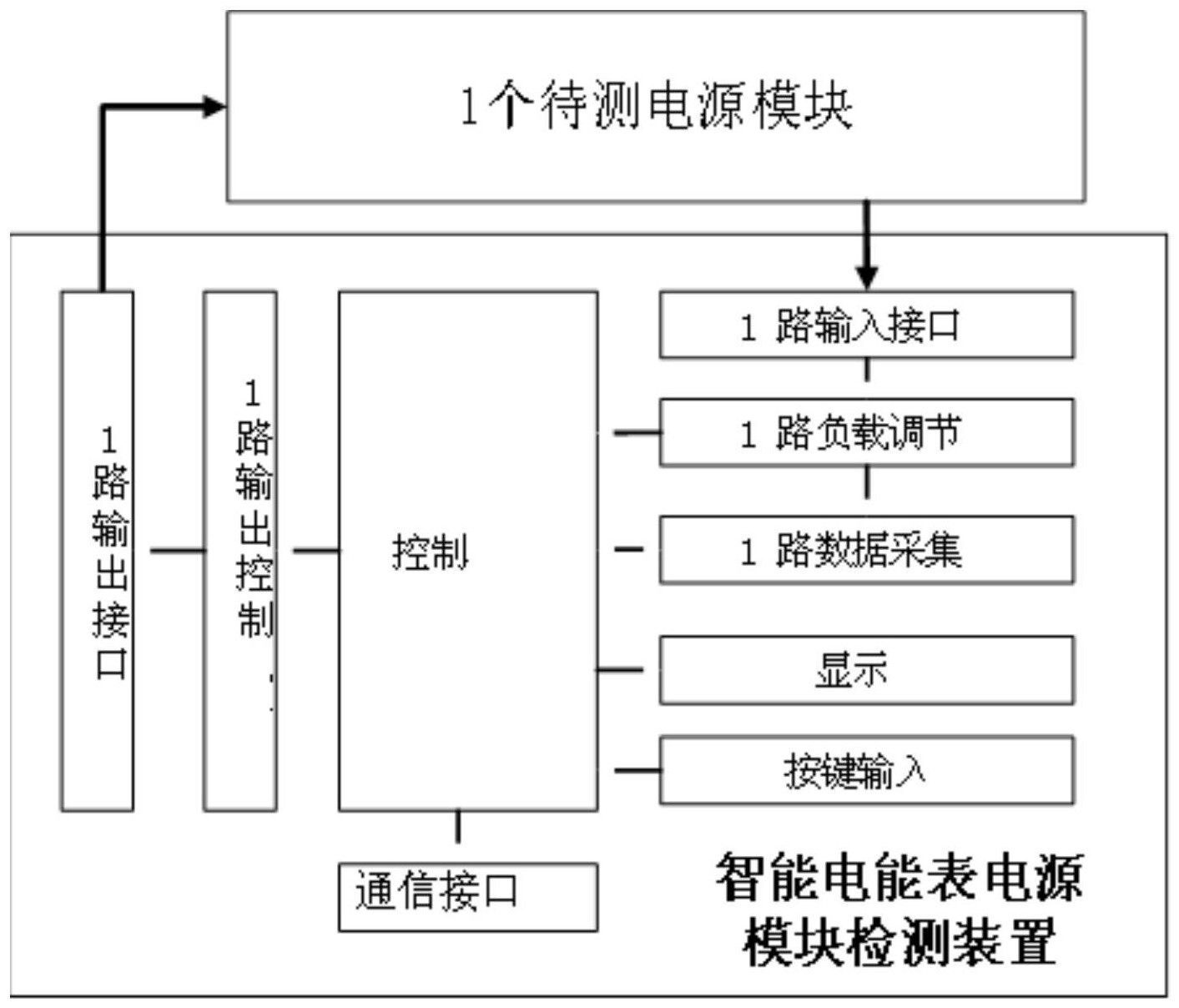

　　一种智能电能表电源模块检测装置，同时对多个智能电能表的待测电源模块进行检测，针对任一待测电源模块，包括：接口模块，用于为接入的待测电源模块提供输入电压；负载调节模块，用于将待测电源模块因输入电压所产生的输出电压加载到负载电路；采集模块，用于采集负载电路中的电压电流数据；控制模块，用于根据电压电流数据检测待测电源模块的健康状况。


　　采集模块，具有用于采集负载电路中电压纹波频率和电流纹波频率；控制模块，具体用于根据电压纹波频率和电流纹波频率计算开关频率；并根据已知的开关频率和计算出的开关频率确定待测电源模块的电压纹波频率和电流纹波频率是否正常以及开关电路是否正常。


　　采集模块，还用于采集负载电路的输出电压；控制模块，还用于根据电压纹波频率和电流纹波频率是否正常的状况以及输出电压确定待测电源模块的输入电路是否正常。采集模块，还用于采集负载电路中指定负载值下的电压；控制模块，还用于根据采集的指定负载值下的电压和指定负载值下的规定电压确定待测电源模块的负载调节电路是否正常。还包括：通信模块，用于输出待测电源模块的健康状况。


　　本实施例提供的上述方案可同时进行多个电源模块测量，适的批量生产品的抽检方案。并通过对电源的输出进行采样，根据所采集到的电压电流数据定位出待测电源模块问题所在，因此可极大缩短了后期返修的时间，提供工作效率的技术效果。


　　如需进一步了解，请下载该专利完整说明书。
