创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——电子温度修正膜式燃气表流量采样装置。该专利由辽宁航宇星物联仪表科技有限公司申请，并于2017年10月27日获得授权公告。
内容说明
本发明涉及计量仪表技术领域，特别是涉及电子温度修正膜式燃气表流量采样装置，是用电子方式采样及计量的采集燃气流量脉冲信号的装置。
发明背景
①表内采样，在阀门附近的某个齿轮上安装6～8个磁钢，每个回转体积1～1 .2升，可使采样值达到0 .15～0 .2升/次。表内的采样信号经过过渡接头传到表外，表内的齿轮会有震动所以计量准确度不高，在表内易受污染。还需加装密封装置，成本也高。
②磁传组件式采样，磁传组件带动主动齿轮带动从动齿轮，从动齿轮上安装6～8个磁钢，由传感器采到脉冲信号传给电子积算线路板。这种方式，在磁传组件和主齿轮间、主动齿轮和从动齿轮间都易产生颤动，导致重复采样，从而计量不准确。
技术问题在于：目前，我国设计研发的各种膜式燃气表均不能实现高频高准确度的电子流量采样功能。
发明内容
本发明的目的是提供电子温度修正膜式燃气表流量采样装置，可以更合理的提高煤气表的采样精度。

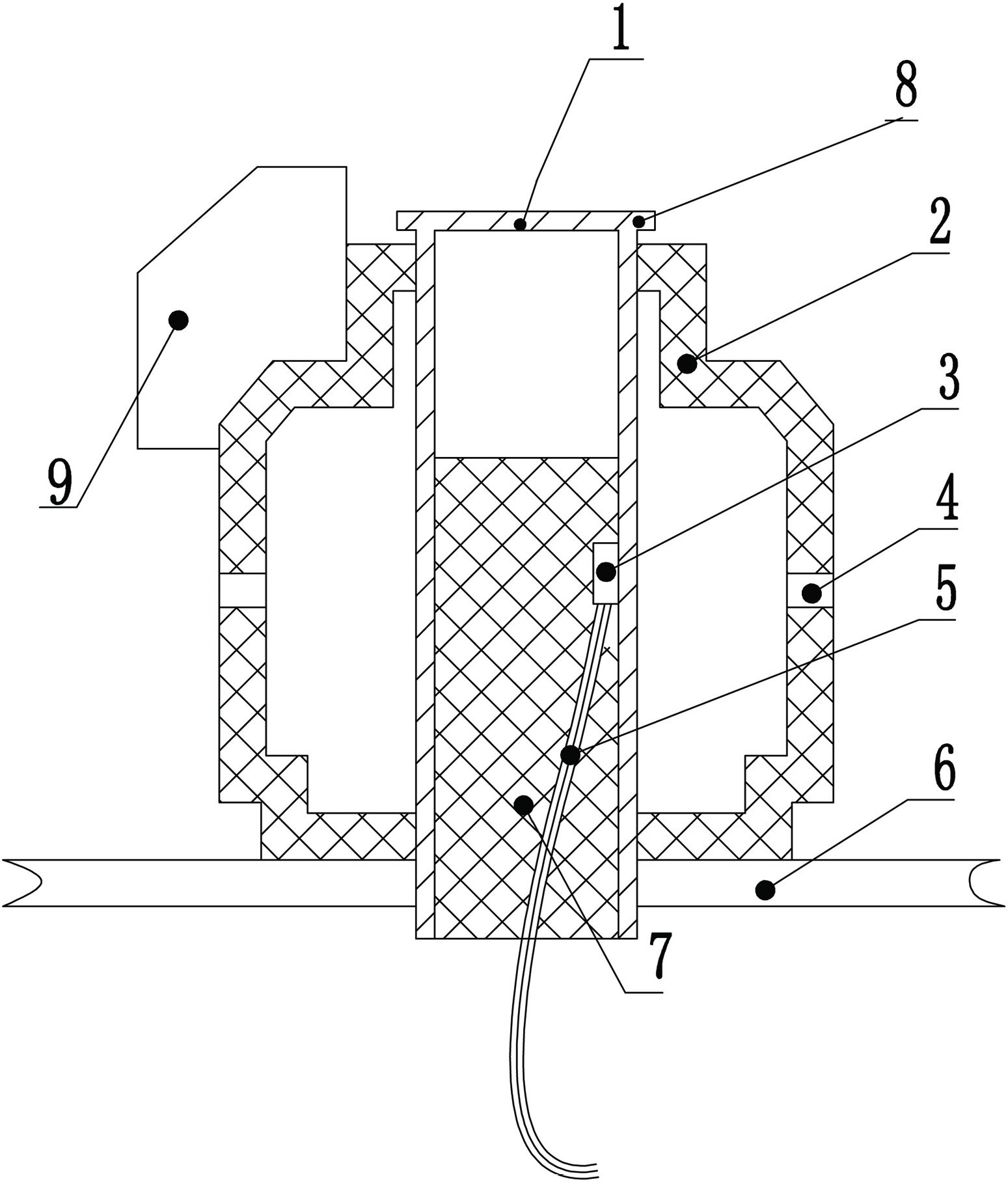

图为本发明的结构示意图
采用的技术方案是：电子温度修正膜式燃气表流量采样装置，包括密封套、磁钢支架、脉冲采样传感器和多个磁钢。
其技术要点在于：密封套为圆柱形，密封套一端封闭，另一端开口。脉冲采样传感器固定在固定架上，固定架固定在密封套的开口内。脉冲采样传感器的脉冲信号线穿出固定架。
密封套的圆柱表面上设有磁钢支架，密封套端部设有凸缘。多个磁钢均匀设置在磁钢支架的圆周。磁钢支架上固定有拨叉。脉冲采样传感器为已知技术，故不重复叙述。多个磁钢均匀设置在磁钢支架的圆周，能够做到一个回转体积内多个脉冲采样，实现高分辨率取样。
其优点在于：本采样结构是针对燃气计量设计的，它采用电子方式采样及计量。在磁钢支架里安装多个磁钢，可实现在每个回转体积内得到多个脉冲信号，至少每0 .2升可得到一个采样信号，采样精度大幅提高，得到的体积流量信号准确度更高。从而提高燃气表检测的精度，减小因计量误差带来的经济损失。
传感器从膜式燃气表的基表外壳的外部插入到密封套内，燃气表的整体密封性好，无需另加密封装置，成本低，稳定效果好，准确度高。可广泛应用于家庭、工矿等场合。
如需进一步了解，请下载该专利完整说明书。
更多仪表技术专利最新动态，请持续关注
相关资料下载：[发明授权] 电子温度修正膜式燃气表流量采样装置.pdf
