内容说明


　　本发明涉传感信号的处理技术领域，特别是一种压力变送器系统及电子装置。


　　发明背景


　　随着工业自动化和物联网领域的发展，万物互联成为未来新技术的发展趋势，而在一些特别重要的传感应用场合，对于压力变送器传感信号的处理需要保证易用性以及高可靠性，以往的传感器信号现场处理装置现场可视度不高，系统可靠性不高等缺点，本发明创造性地发明了一种具有现场丰富信息显示以及冗余备份系统一体的新型压力变送器系统，该系统具有灵活性高，性能可靠的优点。


　　发明内容

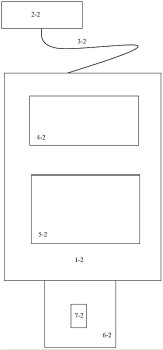

　　一种压力变送器系统，所述压力变送器系统包括压力变送器本体，本地存储子系统，以及手持终端，所述压力变送器本体包括信号处理电路，微控制器，第一电源，第一柔性显示装置，第一接口，所述第一接口用于与远端进行数据通信，所述本地存储子系统包括具有内部切换控制模块的第二电源，以及与存储控制器和第二柔性显示装置电连接的存储阵列，第二柔性显示装置，所述第二柔性显示装置与存储阵列电连接并通过存储阵列与存储控制器电连接，所述本地存储子系统，通过第二接口可插拔地设置于所述压力变送器本体，所述压力变送器本体和本地存储子系统分别设置有第二接口，所述第二接口包括两部分，即公头插头和母头插座，并具有一第一电源状态指示信号线，用于通知存储控制器第一电源的状态；所述本地存储子系统和所述手持终端分别设置有第三接口，所述手持终端包括终端主体，第三接口，可伸缩或缠绕的柔性信号线，有机电致发光显示装置，人机交互装置，把手，所述手持终端内部设置有终端微处理器，终端存储装置，电池，通信模块，所述手持终端通过所述第三接口可插拔地与本地存储子系统连接，用于读取本地存储子系统中存储的数据。


　　其中所述把手为螺旋固定方式旋接在终端主体上，当其拆下后，其螺旋口中部为一照明装置，由控制部件控制所述照明装置的开关。所述人机交互装置为实体按键，或触摸屏。可选地，所述有机电致发光显示装置与人机交互装置合为一体，为带有触摸功能的有机电致发光显示装置，通过功能分区分别实现显示和人机交互功能。所述第三接口包括固定在本地存储子系统上的母头插座部分和设置在手持终端上的终端接口，所述终端接口为公头插头，包括至少6个柱状突起/针脚，其定义分别是：VCC电源针脚，串行数据发送针脚，串行数据接收针脚，第一充电针脚，第二充电针脚，GND接地负电平针脚。


　　所述柱状突起与设置在本地存储子系统上第三接口的母头插座相配合，依靠分别设置在两端的卡具牢固连接，母头插座上有相应凹槽与终端接口上的柱状突起保持电连接，所述柱状突起的所述第一充电针脚，第二充电针脚的电导体直径应大于其他针脚，用于承受更大电流对第二电源进行反向充电。


　　当手持终端通过第三接口接入时，所述有机电致发光显示装置激活显示并显示本地存储子系统的存储状态。所述第二接口设计为可插拔的，即所述本地存储子系统，通过第二接口可插拔地设置于所述压力变送器主体。


　　安装在所述本地备份子系统上设置有公头插头，所述压力变送器主体上设置有母头插座，所述公头插头和母头插座俯视均为长方形，两个短边分别设置有卡头和卡口，所述卡头和卡口相互配合从而将所述公头插头和母头插座连接配合固定，所述母头插座至少包括8个插槽，其定义分别为第一电源供电插槽，第一电源状态指示插槽，第二电源反向供电插槽，串行数据输入插槽，串行数据输出插槽，第一自定义插槽，第二自定义插槽，接地线，所述公头插头具有至少8个柱状突起，其具有与母头插座的插槽具有同样定义，所述公头插头的柱状突起可配合插入母头插座的插槽中，以完成电连接，所述母头插座长边一侧偏离俯视方向几何中心的一侧设置有一个防插反插槽，在公头插头对应位置设置有相应柱状突起，二者配合防止插反。


　　所述前置放大电路由压敏电阻搭建的电桥电路以及温度补偿电路组成，所述二级信号处理电路包括A/D转换电路。所述微控制器由CPU以及外围电路构成的最小系统组成。所述压力变送器具有外壳，所述第一柔性显示装置根据所述压力变送器表面除了本地存储子系统及第二接口外的部分的外壳形状在其部分表面延伸。


　　所述第一柔性显示装置用于显示传感信号处理状态，包括但不限于压力变送器供电状态，远程终端连接数，错误代码。当第一电源失效时，所述第一柔性显示装置显示相应错误代码并闪烁黄色报警信号。


　　所述本地存储子系统具有外壳，所述第二柔性显示装置根据所述本地存储子系统外壳形状在其部分表面延伸，当所述第一电源失效时，所述第二柔性显示装置启用，显示错误代码并闪烁黄色报警信号。


　　当有终端通过第三接口插入时，所述第二柔性显示装置激活显示并显示本地存储子系统的存储状态。可选的，所述存储阵列为磁盘阵列或闪存存储阵列。所述第一电源为外接供电电源，所述第二电源为电池。
