内容说明


　　本实用新型涉及一种电表，具体是一种电表智能计量传输系统。


　　发明背景


　　电能表是每家每户都具备的电力计量设备，传统的电能表只能单纯的计量用电量，因此在平时我们的生活中，原来广泛存在的机械式电能表逐渐被电子式电能表取代，原因归咎于前者的稳定性，精确度，灵敏度，线性动态、功耗等部分都远不如后者，但是现有的电表在功能上还存在诸多缺点，其功能较为单一、而且没有断电保护功能，若发生断电，则机内的RAM和CPU等芯片中寄存器内的数据会全部丢失，因此有待改进。


　　发明内容


　　本实用新型的目的在于提供一种电表智能计量传输系统，以解决上述背景技术中提出的问题。

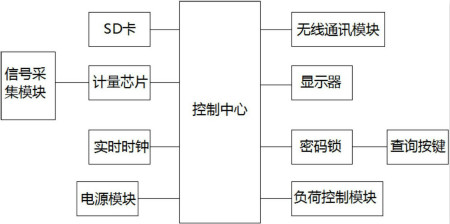

　　为实现上述目的，本实用新型提供如下技术方案：一种电表智能计量传输系统，包括信号采集模块、SD卡、计量芯片、实时时钟、密码锁、电源模块、无线通讯模块、显示器、查询按键和负荷控制模块，所述信号采集模块的信号输出端连接计量芯片，计量芯片还连接控制中心，所述控制中心还分别连接SD卡、实时时钟、密码锁、无线通讯模块、显示器、电源模块和负荷控制模块，所述密码锁还连接查询按键。


　　作为本实用新型的优选方案：所述控制中心为MSP430F427型单片机。所述计量芯片的型号为ADE7755。所述负荷控制模块为继电器。所述查询按键为矩阵键盘。所述无线通讯模块为GPRS模块。


　　与现有技术相比，本实用新型的有益效果是：本实用新型电表智能计量传输系统结构简单、元器件少，增加密码锁作为防盗模块，只有正确输入密码才能使用电能表的相关操作，同时利用单片机、电能计量芯片相结合，对电能进行实时采集和统计，通过无线方式传输，提高了智能化程度，有效减少电力工人的工作负担。
