内容说明


　　本实用新型涉及水表信息获取技术领域，特别涉及一种便携式摄像型水表抄表装置。


　　发明背景


　　目前各地水务公司大部分采用的都是手工抄表的方式。但这种方式一直存在错抄、漏抄、估值不准等问题。


　　为了解决手工抄表出现的错误数据，现有技术中，相关解决方案一般可分为两种类型：总线型远程抄表及无线型远程抄表。总线型远程抄表方案是在小区内设置电子水表，通过总线将各电子水表的数据传输至服务器，这种总线型远程抄表方案具有传输稳定，价格低廉的优点。缺点是施工量大，需要布设总线。主要适用于新建小区。


　　无线型远程抄表方案是通过在单个水表上安装一个无线通讯模块，将水表数据通过无线模块传输到附近的数据采集器中，然后再由采集器以GPRS传输的方式上传到云端服务器，或者采用在单个水表上安装GPRS模块，以水表为单位直接上传到云端服务器。这种无线远程抄表方案具有安装简单、传输速度快的优点。缺点是成本高，同时存在信号不稳定的问题，受周边环境影响极大不适用于信号差或干扰严重的区域。


　　综上所述，如何在节约人力成本和物力成本的前提下提高水表抄表效率是本领域技术人员目前需要解决的技术问题。


　　发明内容


　　有鉴于此，本实用新型的目的在于提供一种便携式摄像型水表抄表装置，可以在节约人力成本和物力成本的前提下显著地提高水表抄表效率。其具体方案如下：

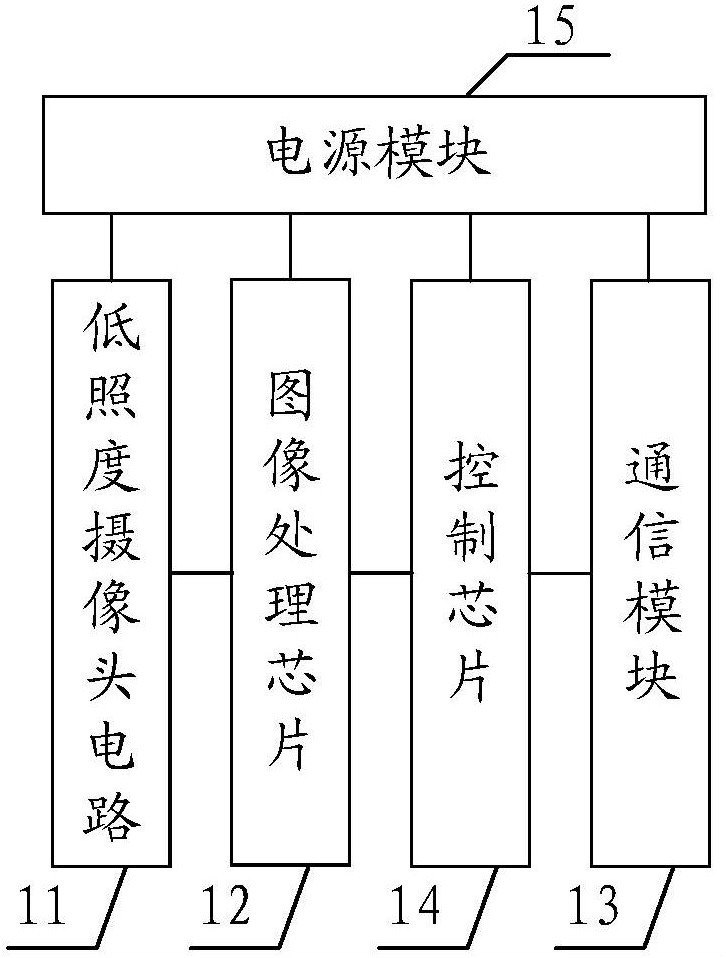

　　一种便携式摄像型水表抄表装置，包括用于采集水表图像的低照度摄像头电路、用于处理所述水表图像得到压缩图像的图像处理芯片、用于将所述压缩图像发送至相应终端的通信模块、用于控制所述通信模块发送所述压缩图像的控制芯片和电源模块。


　　优选的，所述低照度摄像头电路包括摄像头电源电路、摄像头接口电路和摄像头，其中，所述摄像头电源电路包括用于稳定所述电源模块输出的电压的低压差线性稳压芯片和两个分别接在所述低压差线性稳压芯片两端的滤波电容；摄像头接口电路包括接口处理芯片；所述摄像头包括30万像素低照度图像传感器和110度广角镜头。所述图像处理芯片设有用于接收所述低照度摄像头电路传输的BMP图片的输入接口和用于输出处理所述BMP图片，得到JPEG图片的输出接口。


　　所述图像处理芯片还设有曝光控制接口，其中，所述曝光控制接口连接三极管的基极，所述三极管的集电极与两个并接的发光二极管串联后连接所述电源模块，所述三极管的发射极接地，所述三极管的基极和发射极端设有电阻。所述电源模块包括充电电池和Buck-Boost电路，其中，所述Buck-Boost电路包括Buck-Boost控制芯片、设置在所述Buck-Boost控制芯片输入端和输出端的电容和与所述Buck-Boost控制芯片连接的电感。所述通信模块包括蓝牙模块、红外模块、WiFi模块或数据线接口。


　　本实用新型公开了一种便携式摄像型水表抄表装置，包括用于采集水表图像的低照度摄像头电路、用于处理所述水表图像得到压缩图像的图像处理芯片、用于将所述压缩图像发送至相应终端的通信模块、用于控制所述通信模块发送所述压缩图像的控制芯片和电源模块。可见，抄表人员利用本实用新型中的低照度摄像头电路采集水表图像，图像处理芯片对该水表图像处理后得到压缩图像以提高传输效率，通信模块将该压缩图片传输至相应的抄表人员的终端设备上，从而在不对人事、行政进行大规模改变的情况下，提高了抄表人员的抄表效率，同时不需要对现有水表系统进行改变，成本低廉。


　　如需进一步了解，请下载该专利完整说明书。
