内容说明


　　本发明涉及一种计量器具，确切的说，是一种远程传输水表读数的水表。


　　发明背景


　　水表作为一种计量器具，大多是水的累计流量测量。一般分为容积式水表和速度式水表两类，采用活动壁容积测量室的直接机械运动过程或水流流速对翼轮的作用以计算流经自来水管道的水流体积的流量计，现有的水表均为自来水厂安装在各用户的房屋门口的进水口端，传统的水表需要工作人员逐个观察记录，这样十分浪费时间；为了解决上述问题，在水表内设置采集单元、近距离通信单元及相关信号处理单元，将水表的读数发送至工作人员的手持终端上，这样一来，工作人员便可批量化的获取水表读数。


　　现如今的采用的方式是在原有的老式水表的指针上加上小磁铁，并在水表内部加上一个磁敏传感器与外部采集电路板，通过导线将传感器与外部采集电路板相联，其通过检测指针转动的圈数来达到计量用水量的目的。这种水表由于上述电路元件是设置在水表内部的，其需要作一定的防水处理，无疑的增加了水表的报价；且电路板部分和传感器部分为易损件，维修时需要打开整个水表进行修理，甚至需要将水表完全更换，这样一来浪费人力物力，二来也浪费了材料，且其信号传递是通过磁场，这样就存在可能被外部磁场干扰的情况，这时的传感器都会检测到恒定磁信号，传感器就无法计数。


　　发明内容


　　本发明的目的是提供一种便于维护、节省人力物力的水表。

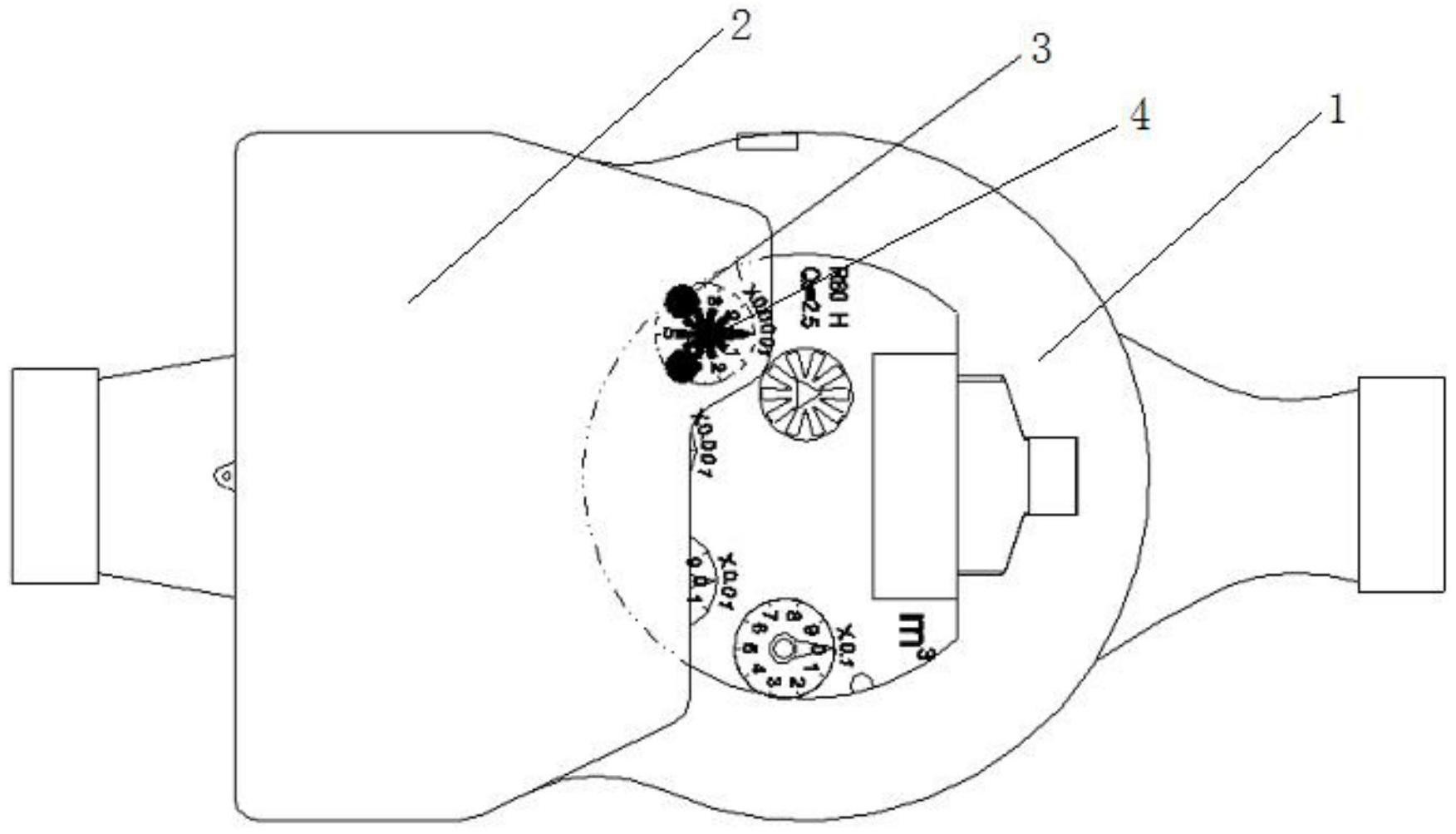

　　本发明采用如下技术方案实现：一种上采样分离无磁式远传水表，包括水表本体，在水表上部设置信号采集传送装置，在信号采集传送装置靠近表盘的一侧设置弧形凹槽，弧形凹槽边缘处设置覆盖住水表表盘的保护盖，在表盘中设置的一根指针的根部设置金属导体，在信号采集传送装置上设置两个采集传感器，传感器为利用电感线圈与电容器组成的LC自由谐振阻尼振荡器，并定时给予振荡器脉冲激励信号，当指针转动时，导体靠近电感，阻尼振荡幅度迅速衰减。


　　所述信号采集传送装置可拆卸的固定在水表本体上部的一侧，所述固定方式为卡榫连接或螺栓连接。


　　在信号采集传送装置中设置判断流量大小的处理单元，处理单元连接采集传感器并检测采集传感器中阻尼振荡衰减状况测出指针转动的圈数，所述处理单元为单片机。


　　在所述的信号采集传送装置中设置通信单元，通信单元为M_BUS或者RS485通信电路，通信单元受单片机控制。在单片机上连接存储单元，单片机将接收到的信号处理编码后，送入存储单元暂存后再发出。在信号采集传送装置上设置电源单元，电源单元为单片机、通信单元及传感器供电。


　　本发明与现有技术相比，其将信号采集传送装置脱离水表本体设置，维护方便，且可以根据实际情况对电路元件进行更换，其节约了时间和人力，避免了材料的浪费，且本发明测量水流体积通过测量阻尼振荡时间实现，其受到干扰的可能大大减小。
