创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种导轨式电能表。该专利由深圳市思达仪表有限公司申请，并于2017年11月24日获得授权公告。
内容说明
本实用新型涉及电能表，尤其涉及一种导轨式电能表。
发明背景
导轨式电能表采用模数化设计，具有体积小，易安装，易组网等优点，易于实现终端照明电能计量，便于照明系统加装电度表的改造。导轨式电能表的结构主要包括底座、外罩、机芯组件和接线端座，底座和外罩连接形成容纳空间，机芯组件位于所述容纳空间内并与接线端座电连接，接线端座固定在底座上。
现有的导轨式电能表中，接线端座是通过螺钉固定在底座上的，接线端座与底座螺钉连接严重地影响了生产效率，不利于成本控制。
发明内容
本实用新型所要解决的技术问题是：提供一种便于生产的导轨式电能表。
为了解决上述技术问题，本实用新型采用的技术方案为：一种导轨式电能表，包括底座和接线端座，接线端座的底部设有榫头，底座上设有与所述榫头相适配的榫头槽；或者，底座的底部设有榫头，接线端座上设有与所述榫头相适配的榫头槽；所述榫头槽远离榫头滑入口的一端设有阻挡部。

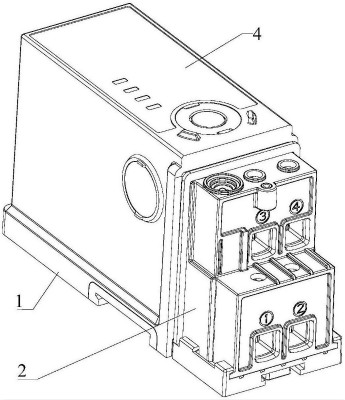

图为本实用新型实施例一导轨式电能表的整体结构的示意图
进一步的，所述榫头为长方体凸块，榫头槽为倒L字型卡槽。还包括机芯组件，所述机芯组件固定在接线端座上并与接线端座电连接。所述机芯组件包括电路板，所述底座上设有与所述电路板相适配的电路板卡槽。电路板卡槽包括相对设置的第一卡块和第二卡块，电路板夹持于第一卡块和第二卡块之间。还包括上盖，所述上盖与所述底座螺接或超声波焊接。
本实用新型的有益效果在于：在接线端座和底座上设置榫卯连接结构代替接线端座与底座的螺钉连接，在组装导轨式电能表时，组装人员能够很方便地将接线端座与底座连接，大大方便了组装人员的操作，降低了组装难度，有利于提高生产效率，降低制造成本。
如需进一步了解，请下载该专利完整说明书。
更多仪表技术专利最新动态，请持续关注
相关资料下载：[实用新型] 一种导轨式电能表.pdf
