内容说明


　　本实用新型涉及电能表，尤其涉及一种插拔式电能表的快拆构造。


　　发明背景


　　插拔式电能表在安装使用时，不需要使用螺钉紧固，大大降低了安装难度，因此广受消费者好评。但现有的插拔式电能表虽然安装简单，但还是存在拆除、更换过程困难的问题。


　　因此，有必要提供一种插拔式电能表的快拆构造。


　　发明内容


　　本实用新型所要解决的技术问题是：提供一种插拔式电能表的快拆构造。

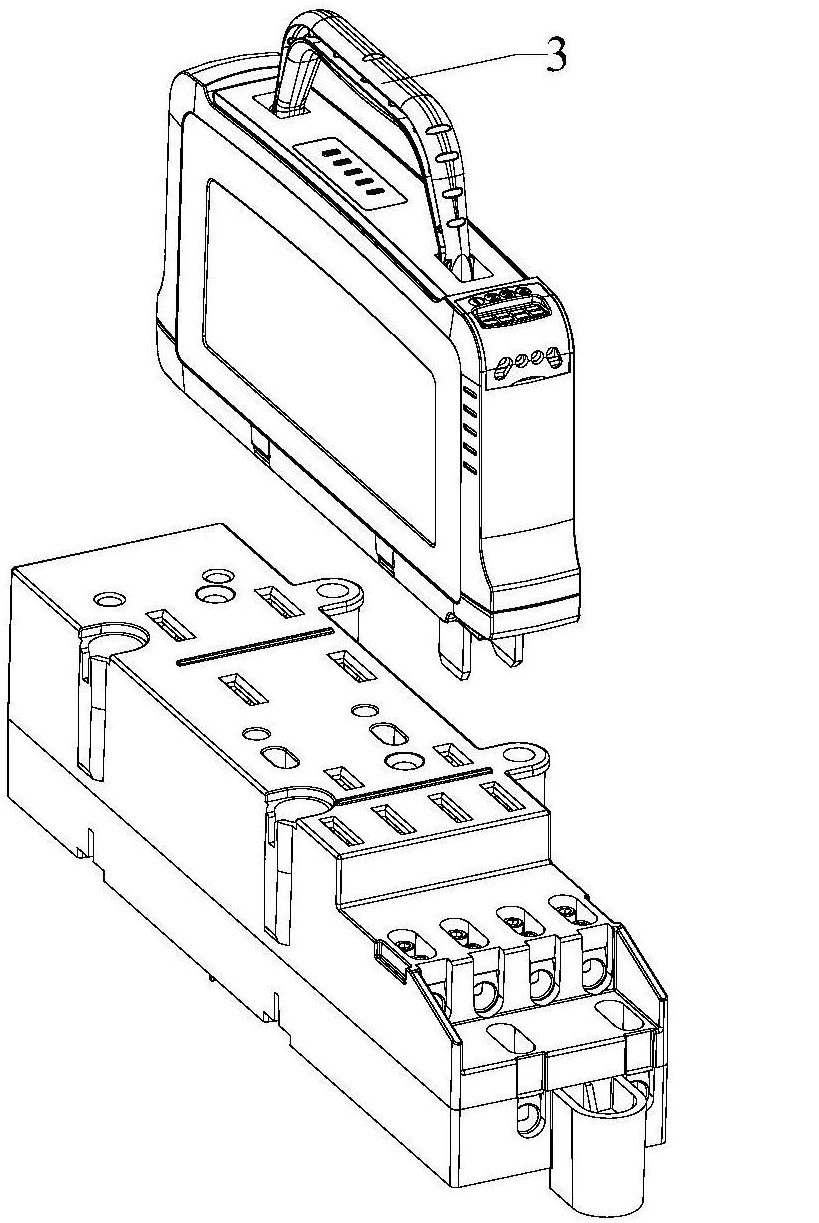

　　为了解决上述技术问题，本实用新型采用的技术方案为：一种插拔式电能表的快拆构造，包括把手和设置在插拔式电能表上的第一凹槽、第二凹槽，所述把手的一端设有第一卡勾，把手的另一端设有第二卡勾或定位柱，第一卡勾与第一凹槽相适配，第二凹槽与第二卡勾或定位柱相适配，所述把手通过第一卡勾以及第二卡勾或定位柱卡持插拔式电能表或者插拔式电能表通过第一凹槽以及第二凹槽卡持把手。


　　进一步的，所述把手另一端设置的是第二卡勾，所述第一卡勾与所述第二卡勾相向或相背设置。所述把手另一端设置的是定位柱，所述定位柱上具有沿其轴向设置的缺口。所述把手的材质为塑胶。把手包括直线部、第一倾斜部和第二倾斜部，直线部的一端与第一倾斜部相连，直线部的另一端与第二倾斜部相连，第一卡勾设置在第一倾斜部远离直线部的一端，第二卡勾或定位柱设置在第二倾斜部远离直线部的一端，第一倾斜部与第二倾斜部呈八字型设置。第一倾斜部上设有第一开槽，第二倾斜部上设有第二开槽，直线部上设有第三开槽，第一开槽和第二开槽分别与第三开槽相连通，第一开槽、第二开槽和第三开槽三者组合成把手开槽。


　　进一步的，所述把手开槽内设有若干加强筋。还包括连接件，直线部包括第一水平部和第二水平部，连接件的一端固定在第一水平部上且与第一水平部可转动设置，连接件的另一端设有第一螺纹部，第一水平部远离连接件的一端与第一倾斜部相连，第二水平部一端设有与第一螺纹部相适配的第二螺纹部，第二水平部的另一端与第二倾斜部相连。所述把手的材质为金属材料。


　　本实用新型的有益效果在于：通过设置可与插拔式电能表连接的把手，用户提拉把手就能够将插拔式电能表拆除，大大降低了插拔式电能表拆卸、更换难度；结构简单、加工方便、制造成本低。


　　如需进一步了解，请下载该专利完整说明书。
