创意无极限，仪表大发明。今天为大家介绍一项国家发明授权专利——一种电表缺陷智能化检测设备。该专利由国网山东省电力公司莱芜供电公司申请，并于2017年12月1日获得授权公告。


　　内容说明


　　本发明涉及一种智能化检测设备，具体为一种电表缺陷智能化检测设备，属于电力设备领域。


　　发明背景


　　随着生活水平的提高，电力的使用也越来越普遍，而电表作为用户使用中所不可缺少的一种电力设备，在用户的用电上起到了很大的作用，电表是供电管理部门用来检测各个用电单位或个人所使用电能的计量设备，是向各个用电单位或个人进行收费的依据，电表的信息主要通过其显示屏进行传达，在电表的生产过程中，其显示屏或处理设备或传输设备难免会出现缺陷，导致显示出现差错，存在缺陷，严重影响计量信息的传达，在使用时会对用户或者供电部门带来纠纷或损失，因此，在对报修的电表进行显示缺陷检测以确定电表是否存在缺陷非常重要，现有技术中对报修的电表进行缺陷检测主要采用人工检测方式，检测工序多，耗时耗力，检测的准确度和效率都不高，即使有一些电子的检测设备，也受困于电表类型复杂、显示缺陷检测难以进行的窘境，这些现有的电子检测设备通用性差，检测工序难以合理，有时拆卸也有点难度，所以对以上问题都需要进行解决。



　　发明内容


　　本发明提出一种电表缺陷智能化检测设备，解决了现有技术中检测工序多，耗费人力，准确性低，功能单一，携带不便的问题，使检测更加方便快捷，检测准确性高，节省人力，功能更齐全，携带起来更加方便。

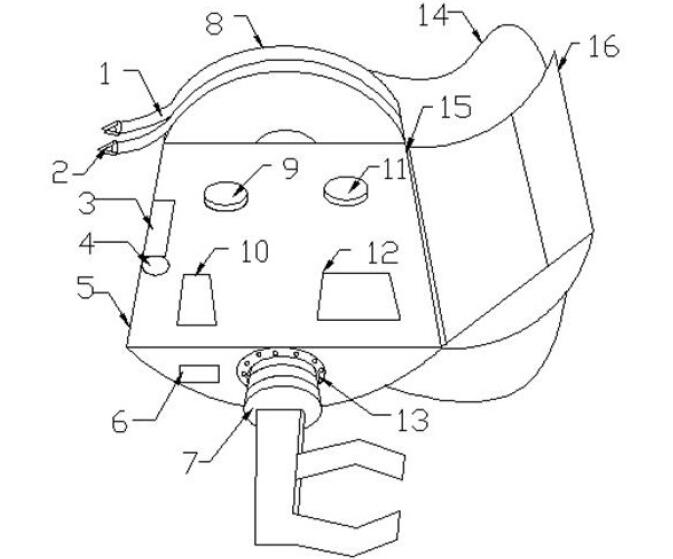

图为本发明的结构示意图。


　　本发明包括检测台，所述检测台的表面上分别设有输入功率表、输出功率表、转速传感器和数据处理分析器，所述检测台的一侧设有电子温度计，所述电子温度计的一侧设有计时器，所述检测台的另一侧通过辊轴活动连接有防护盖，所述检测台的一端通过转轴活动连接有卷线盘，所述卷线盘内设卷裹有多根检测导线，所述检测导线的一端均设有电磁铁夹，且所述卷线盘的一侧设有磁铁石，所述检测台的另一端分别设有数据传输接口和螺纹孔，所述螺纹孔的一端活动连接有螺杆，所述螺杆的一端设有滑槽，所述滑槽内并在所述螺杆的一端设有推杆，所述推杆的一端设有滑块，所述滑块的一侧固定连接有上钳齿，所述滑槽的底端固定连接有下钳齿，所述检测台和所述卷线盘之间联结有背带绳。


　　作为本发明的一种优选技术方案，所述检测台内设有电源，所述转速传感器和所述数据处理分析器与所述检测导线和电源均电性连接，且所述电子温度计与电源电性连接。作为本发明的一种优选技术方案，所述输入功率表和所述输出功率表均与所述检测导线电性连接。作为本发明的一种优选技术方案，所述螺杆上设有螺纹，且与所述螺纹孔相适配。作为本发明的一种优选技术方案，所述防护盖内侧的顶端设有储物槽。作为本发明的一种优选技术方案，所述卷线盘的表面涂有绝缘橡胶材料层。


　　本发明所达到的有益效果是：通过设有输入功率表以及输出功率表来测量输出和输入时所产生的功率损耗，从而检测电表是否存在损耗较大的缺陷，通过设有电子温度计以及计时器来测量在一定时间内电表所产生的温度变化，从而检测电表的散热性，通过设有卷线盘以来方便导线的收集，通过设有电磁铁夹在通电时可自动吸附在电表线上，进行检测，通过设有转速传感器来检测电表的转速，从而检测电表的误差是否较大，通过设有上钳齿以及滑槽可实现上钳齿和下钳齿之间的夹角大小。


　　如需进一步了解，请下载该专利完整说明书。
